朱继志毕业于北京大学电子学系专业，曾任职于中兴视频通讯部，随后在国内最大的芯片分销商担任VP。他于2014 年创立眼擎科技 (eyemore)，是专注于研发成像引擎的原创高端数字芯片企业，致力于解决AI视觉产品现场部署的实施问题。
图 | 眼擎科技创始人、CEO 朱继志在 2018 半导体产业大势论坛上演讲
很多 AI 图像识别公司称其图像识别率可以到 95%、98%，甚至是 99%。但是，朱继志指出这些是实验室数据，有个前提：图像源良好。
而到实际部署的时候就会发现很多问题，没人能够保证图像源是好的，这就像卖家秀和买家秀的区别。

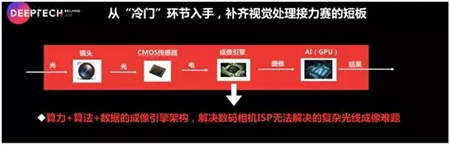

从 AI 视觉产业链来看，从前到后包括四个环节：镜头、CMOS、成像、图像识别，前端任一环节出现问题都会影响后端的图像识别效果。
眼擎科技专注于 AI 视觉成像，解决应用场景的复杂光线导致的成像品质不稳定问题。我们认为以后的 AI 应用中的视觉的成像，应该像我们眼睛一样，能够自动适应各种各样的环境，生成高品质的图像给到识别环节，帮助AI视觉大规模落地。
根据这段 eyemore 成像引擎实测视频来看，环境是在隧道里，暗部的成像也很清晰;以及在光学实验室里面，非常晃眼的大灯直射情况下，eyemore 的成像也非常清楚。
朱继志解释称，暗部环境中的拍摄往往会有很多噪点，而 eyemore 成像引擎芯片不仅可以在暗光中清晰成像，而且对于物体的颜色、细节以及层次都能做到高保真地还原。
朱继志强调，要理解成像行业的现状和未来，需要先看它的历史。
视觉成像从胶卷时代开始，到了上世纪八十年代的数码成像时期，当时的核心技术被日本公司垄断，他们为数码成像开发了 ISP 架构，成为行业标准。这一架构在过去的三十多年间没有发生重大变化，被沿用至今，尤其是在各个领域的摄像头应用：安防、汽车、手机、机器人等。
而 AI 时代的到来对视觉成像提出了新的要求，自动驾驶、机器人等行业要求机器视觉能够在全天候、各种环境中精准成像。而传统数码相机，既使是价格昂贵的专业级相机，其 ISP 架构都不能解决复杂光线下的成像问题，拍照时候也常需要打光。
总结来说，ISP 架构不具备复杂光线下的自适应能力，仅对架构进行优化是无法实现这个效果的。
“我们做了一个全新的成像技术架构，也就是成像引擎。”传统的芯片的架构是讲功能的，CPU 上面有 OS、有 App，这是一个中心化的过程。而眼擎科技打造的全新的 AI 成像引擎架构包括了算力、算法和数据，在优化数十倍算法的前提下，大规模提升算力，在积累丰富数据的基础上，进行数百种的场景测试与验证，从而确保成像引擎的暗光能力比人眼高 8 倍，降噪能力比摄像头高 64 倍，逆光能力比摄像头高 32 倍。
朱继志认为，以前整个芯片业是一个中心化的过程，CPU 是中心。现在是 AI 时代，算力可以不一样、算法可以不一样、数据还可以不一样，这是一个去中心化的时代，能够为整个产业带来一个百花齐放的局面，AI 驱动着行业革新，要求技术应用为客户提供更多差异化的产品。
在 AI 芯片领域，眼擎科技的初衷是做 AI 视觉领域的原创高端数字芯片，目标成为成为产业金字塔中的头部企业。
在朱继志看来，初创公司往往要先解决销售和推广芯片的难题。“我有十年视讯产品开发的经验，又有着八年的芯片分销推广经验，在近二十年的行业积累中，见过很多芯片创业的失败案例，很多芯片其实很好，但是因为没有相应的市场模式，最后都失败了。”

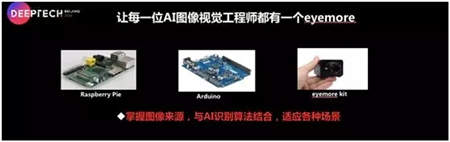

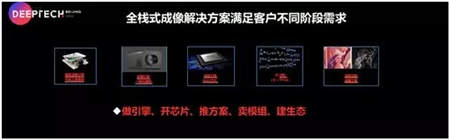

“我们的商业规划是一个 3+2+2 的模式，前三年时间我们用来集中做全新的成像引擎架构的技术研发，技术与产品相对成熟后开始从今年走向市场。"眼擎科技现在已经可以提供成熟的成像芯片，今年内将实现芯片量产。同时眼擎科技提供开发工具套件、提供模组、提供IP授权、以及深度的定制和全栈式解决方案。
在接下来的两年里，眼擎科技主要销售模组，因为“客户很多，来自于各个行业，我们希望降低验证、测试、使用我们芯片的门槛。所以，为了加快速度，我们会以模组的方式进行销售。”
很多公司宣称使用英伟达的 GPU，但是，他们当中有能力直接用 GPU 的并不多。实际上英伟达的销售主要是以板卡或者模组的形式，同时也会针对应用形成各种行业通用的参考设计。而眼擎科技也正是这样的一套商业逻辑。

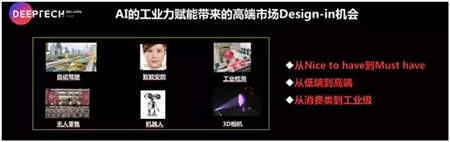

眼擎科技未来两年的目标是通过在自动驾驶的、安防、医疗、3D 扫描、工业检测等AI视觉技术大规模应用的行业领域里逐步完成 design-in，从而获取行业里面的高端客户。
芯片行业新的市场形成时，如果能把高端客户或者客户的高端产品design-in 进去，那就可以逐渐完成从技术壁垒到客户壁垒再到生态壁垒的晋级，从而成为一个行业头部的芯片公司。
