日前，京瓷株式会社开发出可对应125℃高温的0.5mm间距车载板对板(Board to Board)连接器5656系列，目前已在国内发售。

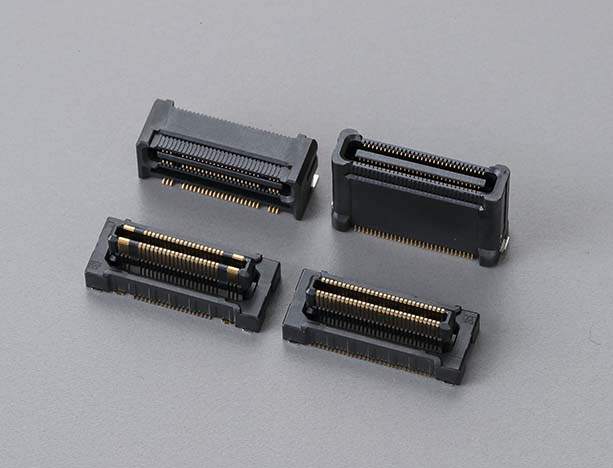

板对板连接器“5656系列” 近年来，汽车电气化进程发展迅速，导航仪、车载信息娱乐系统(IVI)、毫米波雷达等车载设备元器件需要具备高度可靠性和耐用性，以确保在振动、温度变化等苛酷条件下也能正常工作。连接器同样需要具备振动状态下的高稳定性和应对发动机舱外围设备的高耐热性。 5656系列是一款满足上述需求的0.5mm间距浮动式(Floating)结构板对板连接器，主要用于车载设备、办公自动化设备、工业设备与家电等用途。在嵌合状态下，X、Y方向浮动量达±1.0mm(浮动量/间距=200%)，与本公司以往产品相比，浮动量达到了约2.2倍，实现了高度稳定性。并且，它还具有应对125℃高温的高耐热性，在苛酷的高温条件下也能应付自如，适合车载设备的要求。

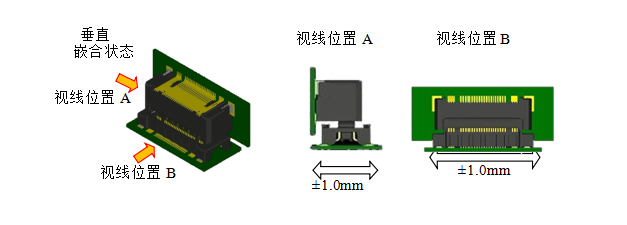

■产品特点 1. 采用浮动式结构，X、Y方向浮动量为±1mm 采用特殊浮动式(Floating)结构，在嵌合状态下，X、Y方向浮动量为±1.0mm(浮动量/间距=200%)，提高了插接稳定性。

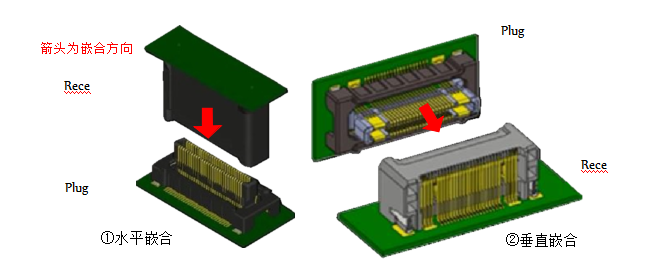

2.可对应125℃高温使用温度范围为-40℃～+125℃，适用于对耐高温要求高的车载设备。 3.提供水平式与垂直式两款，提高了布线设计自由度公端连接器(Plug)为水平式，相对的母端连接器(Rece)推出水平式(图1)和垂直式(图2)两种类型，提高了布线设计自由度。
4.可对应大电流产品阵容囊括多种型号，如可对应大电流的接地端子专用型号，以及带信号端子和接地端子的复合型号，能够广泛应对各种需求。 5.排除异物，实现高可靠性接点(端子)形状采用了具有自洁功能、可排除灰尘等异物的结构，实现了高可靠性。 6.提高了贴装检查工序的作业效率基板贴装部分的端尾可从上面目视，或者使用自动光学检测装置即可确认，有助于提高贴装检查工序的作业效率。

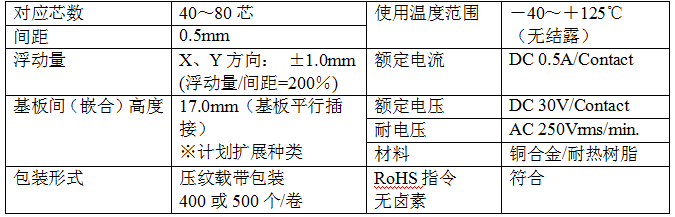

■产品规格
